1.5T8M折臂伸缩船吊故障排除和解决方案

2022-06-27 10:10:42

    折臂伸缩船吊所具备的功能更全,占地面积更小,全折臂的伸缩船吊也是目前很受欢迎的一款,1.5T8M是目前欧超受欢迎的,那么在使用这款吊机的时候,遇到故障如何去排除和解决呢?这次给大家整合了一下常规故障排除和解决方案,希望能给大家带来帮助。

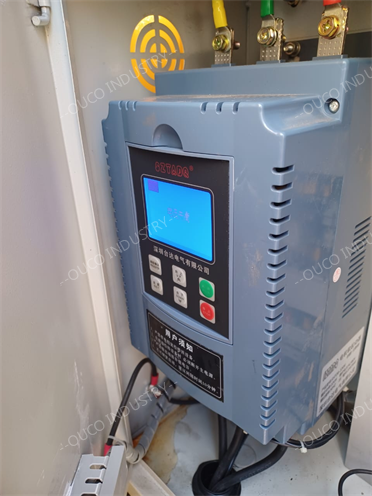

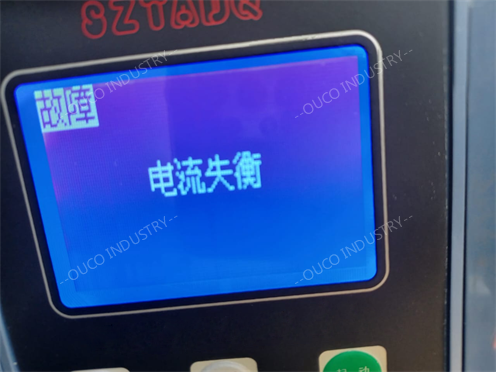

    一、软启动器屏幕显示“当前不平衡”如何进行故障排除?


    1、检查线路


电机线路和输入线路,检查是否有虚拟连接或松动

    2.1、检查电机

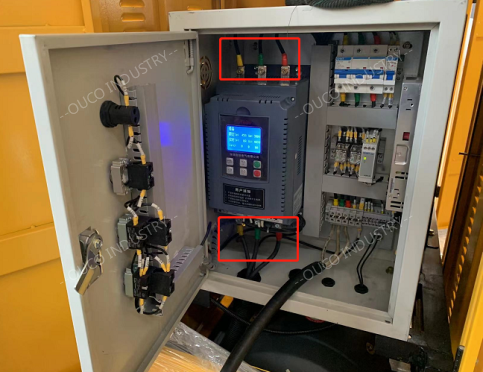

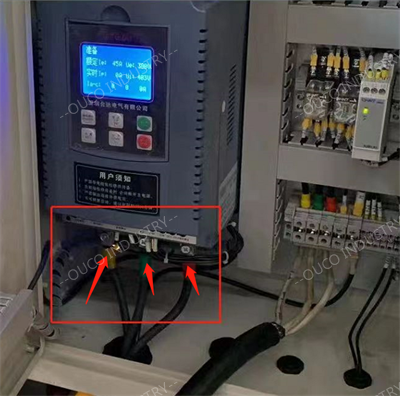

拆卸(拆卸)软起动器下的3根加载管线

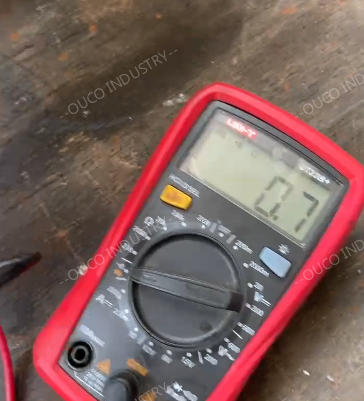

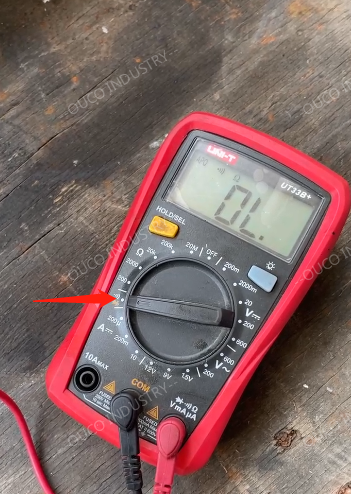

打开万用表以进入提示状态;测量两个项目之间的电阻,应为0.7

给我们3组测量数据,如果测量数据基本一致,则电机应该没有问题。

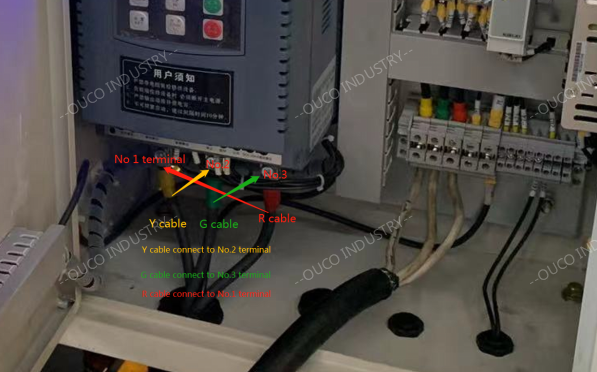

    2.2、调整软启动输出端3相线,测试电机和输入电压

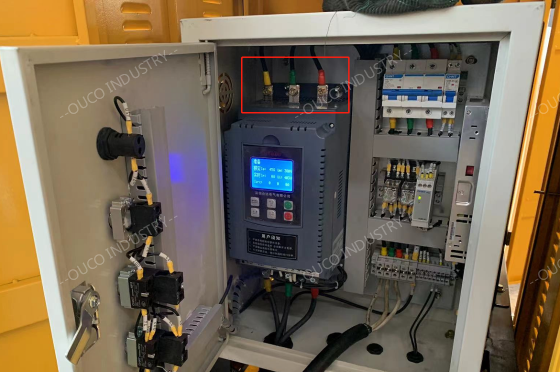

恢复软起动器上部连接到原状态,从左到右为黄、绿、红;


将黄色电缆连接到软起动器下部的N2端子位置;


将绿色电缆连接到软启动器下部的N3端子位置;

将红色电缆连接到软启动器下部的N1端子位置;

完成后,启动电力系统运行,测量观察三相电流数据变化,给予数据反馈;三相电流值可随意改变,但数据基本相同,误差可小于5%。(正常)

    3、检查软启动器

不与软起动器连接,将电缆(软起动器上部)固定到软起动器下的端子处的电缆(软起动器下部)。然后启动吊车,测试吊车能否正常运行。如果是,可以更换新的软启动器,然后连接它再次进行测试。

直接连接电缆(无软起动器)的方式:

1)-将电缆(上部软起动器)连接到电缆(软起动器下方),并将其固定在软起动器下方的端子处。(黄黄色、绿绿色、再生电缆)

2)启动断路器,保持起重机吊臂达到高状态,测量电流,我们将得到数据并进行比较

如果输入电压不平衡问题,可能需要使用另一台发电机连接起重机再次测试。

    二、高度限制器连接吗?


上限位报警器

发射器 在吊机出厂时已经固定在吊臂上

当起重机出厂时,发射机已固定在吊臂上

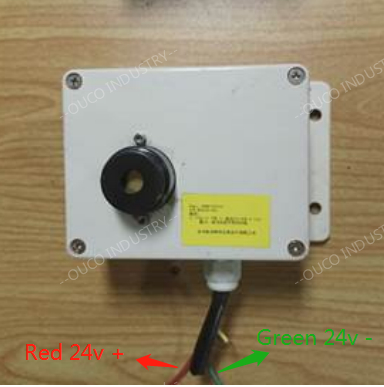

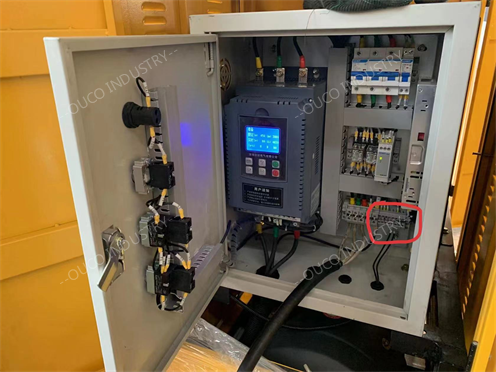

接收器在电控箱里,需要客户自备一根电源线从电控箱找到24V+和 24V-,连接到接收器的红线和绿线

接收机在电气控制箱内,客户需要提供一条从电气控制箱的24V+和24V位置到接收机的红绿线的电源线。

红色是24v+,绿色是24v-。将其正确纠正到电气箱上。

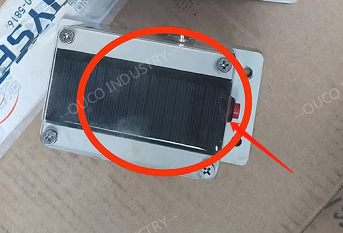

听筒


电控箱


这是一个红色的按钮,应该是把按钮按下

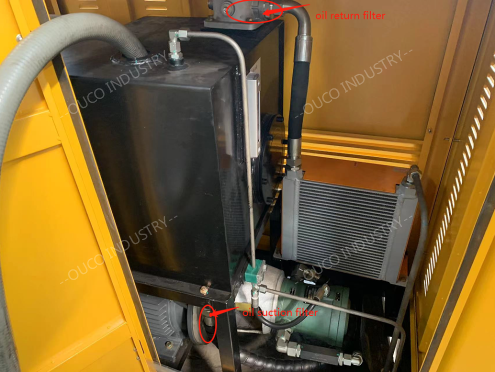

        三、过滤器的位置和维护

吸油滤清器位于油泵入口(油箱内部)

油箱顶部的回油滤清器(也装在油箱内部)

更换吸油滤清器需排油,换回油滤清器,无需排油。

吸油过滤器通常每月更换一次。

回油过滤器通常每6个月更换一次。

空气过滤器基本不需要更换。
